模板缓冲在传统的DirectX中,广泛使用在镜面反射,遮罩,投影等效果.
在stage3d中同样可以使用,而且API被极大的整合了.
DirectX中的API:略

模板缓冲的区域就是用户的屏幕大小,它可以用来做一些检测,然后设置像素的填充方式.
简单说来,当缓冲为空时,我们可以让程序做一些事情,当缓冲被填满时,我们可以做另一些事情.做完后,考虑清空缓冲.

以龙书中镜面效果来说
我们先设置模板缓冲为空.
然后我们在屏幕上画一面镜子,镜子的像素将被绘制到缓冲中.
我们在镜子的表面画一个茶壶,茶壶的投影仅在缓冲区中有镜子的像素的位置进行替换.
最后清空缓冲.

当然,在绘制中还有很多注意事项的,比如为了让茶壶紧贴镜子,必须关闭深度缓冲.待投影绘制完毕后,开启深度缓冲.

下面是一个简单的demo.
先开启模板缓冲,当绘制三角形后,缓冲在有像素的地方从0递增到1
我们先绘制一个矩形,并随便贴一张图.
在值为1的缓冲区域绘制一个三角形.

结果就是,三角形仅在有矩形的区域内被绘制了.
地址如下:http://www.dreamfairy.cn/blog/work/flash/3d/stage3dStencilTest/StencilTest0.html

完全的镜面效果,就下篇文章再发了,也许明天心情好的话~
主要代码如下:
Continue reading

话说,这个月的游戏坑掉了,都是因为看了好多书的说
3D数学基础：图形与游戏开发,DirectX_9.0_3D游戏开发编程基础,C++ Primer
争取下个月给力些吧~

进入整体,在stage3D中实现一个相机. 3D的相机如果不做复杂的室内相机(避免穿越到墙壁外部)的话. 真是比2D相机好简单多呢.
在3D中,相机就是一个向量. 因此我们需要2个值, 相机的位置 以及 相机的朝向.

在stage3D中,表示一个向量或是坐标,都可以使用Matrix3D这个类.我们在创建相机的时候,通过appendTranslate来设置位置
var camera : Matrix3D= new Matrix3D();
camera.appendTranslate(0,0,0);
之后,我们通过设置相机的朝向,来确定相机这个向量.
camera.pointAt(目标位置(Vector3D类型),世界坐标系中的前方(Vector3D类型),世界坐标系中的上方(Vector3D类型);

stage3D中,一般约定使用右手坐标系,因此 前方 就是 Z轴为负的向量. 上方 无论右手还是左手坐标系 都是 Y轴为正的向量.
那么如果我们要看一个位置为 0,0,-10 的方向.可以这么设置
camera.pointAt(new Vector3D(0,0,-10), new Vector3D(0,0,1), new Vector3D(0,1,0));

通过上面几个步骤,3D摄像机就基本设置完毕了. 但是有一个很重要的地方. 在3D世界中,假设你让一个物体往左边移动,本质并不是物体往左边移动,而是整个世界往右边移动了.
作为相机,必须与世界反向.
所以之前所有的属性都必须为反向,这样,当我们反转相机之后,值才正确.
那么相机的pointAt中的 朝向和上方都要写反值,坐标也要取反
camera.pointAt(new Vector3D(0,0,-10), new Vector3D(0,0,-1), new Vector3D(0,-1,0));

最后在渲染矩阵的时候,然如下顺序添加个矩阵,即可
finalMatrix.append(模型);
finalMatrix.append(相机);
finalMatrix.append(世界);
finalMatrix.append(屏幕投影);

下面是一个相机的Demo : http://www.dreamfairy.cn/blog/work/flash/3d/stage3dCamera/CubeCamera.html
W,S,A,D来控制相机瞄准的飞船移动
方向键来控制相机的移动

接下来是源码:
Continue reading

stage3d的资料实在是太少了。 so~ dreamfairy 决定从directX 入手来学习stage3d. 毕竟彼此是师徒关系，所以API基本都一致，名字也无二。

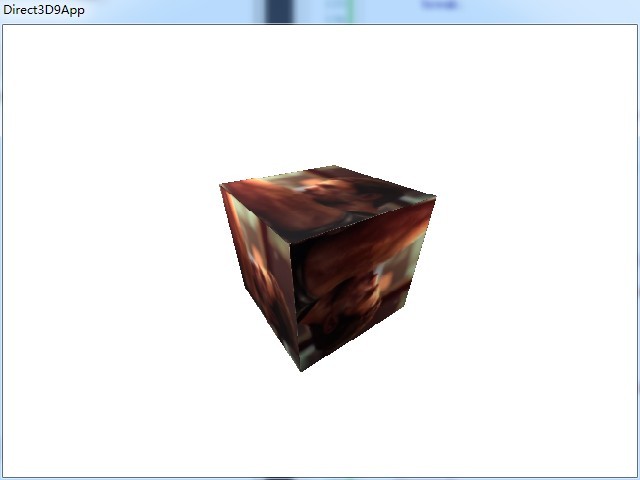

和stage3d一样，要创建一个cube需要准备 顶点，顶点索引。 贴图还需要创建 Texture.
在directX中。 context3D 是以 IDirect3DDevice9 来存在的。

准备工作有以下几个类.
cube.h 申明了cube的顶点和索引信息，以及 IDirect3DDevice9 的引用
cube.cpp 对Cube进行填充顶点，索引，以及绘制
texCube.cpp 负责具体的渲染循环，包括矩阵，相机，创建贴图等。
vertex.h 顶点坐标类，保存了顶点坐标，以及UV贴图坐标

代码如下：
